| Device | Datasheet | Frequency | Stability(PPM) | Output Type | Supply Voltage(V) | Temp. Range(°C) | Package Size(mm2) |
|---|---|---|---|---|---|---|---|
| SIT6100DK | 1MHZ-725MHZ | ±0.05 ±50 | LVPECL, LVDS HCSL,LVCMOS | 1.8,2.5,3.3 | 0 ~ +70, -20 ~ +70 -40 ~ +85, -40 ~ +95 -40 ~ +105, -40 ~ +125 -55 ~ +125 | 1.5X0.8,2.0x1.6, 2.5x2.0,2.9X2.8, 3.2x2.5, 5.0x3.2, 7.0x5.0 |

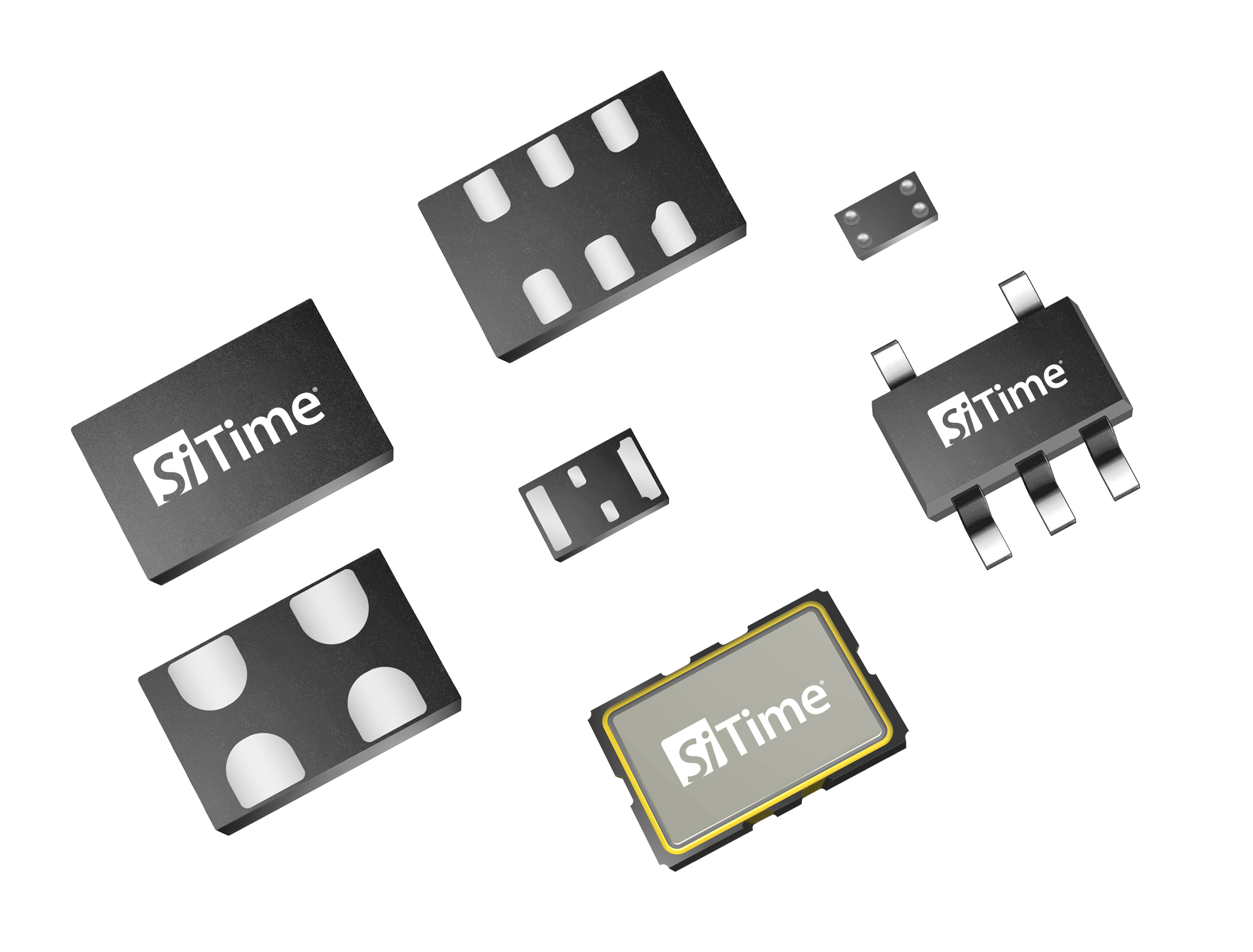

SiTime提供灵活、广泛的不同类型可编程晶振空白片，包括单端有源、差分晶振、宽温晶振、扩频晶振、压控晶振、温补晶振等。 这些可编程晶振支持与工厂程序相同的规格和性能。
SiTime可编程晶振解决方案使工程师能够尝试不同的配置，并在几秒钟内生成自定义样品以进行快速产品测试。借助可编程晶振定制的频率和功能，大大减少设计和开发时间。
| Device | Datasheet | Frequency | Stability(PPM) | Output Type | Supply Voltage(V) | Temp. Range(°C) | Package Size(mm2) |
|---|---|---|---|---|---|---|---|
| 单端有源 | 1MHz - 220MHz | ±20 ~ ±50 | LVCMOS | 1.8~ 3.3 | -20 ~ +70 -40 ~ +85 | 2.0x1.6,2.5x2.0 3.2x2.5, 5.0x3.2 7.0x5.0 | |
| 差分晶振 | 1MHz - 725MHz | ±20 ~ ±50 | LVPECL/LVDS/HCSL | 2.5~ 3.3 | -40 ~ +105 | 3.2x2.5 5.0x3.2,7.0x5.0 | |
| 宽温晶振 | 1MHz - 137 MHz | ±20 ~ ±50 | LVCMOS | 1.8 ~ 3.3 | -55 ~ +125 | 2.0x1.6, 2.5x2.0 3.2x2.5, 5.0x3.2 7.0x5.0 | |
| 压控晶振 | 1MHz - 220MHz | ±20 ±25 | LVCMOS | 1.8, 2.5, 2.8, 3.3 | -20 ~ +70 -40 ~ +85 | 2.5x2.0, 3.2x2.5 5.0x3.2, 7.0x5.0 | |
| 扩频晶振 | 1 MHz - 141 MHz | ±20 ±25 ±50 ±100 | LVCMOS | 1.8 - 3.3 | -20 ~ +70 -40 ~ +85 | 2.0x1.6, 2.5x2.0 3.2x2.5, 5.0x3.2 7.0x5.0 |
作为一个完整的时序解决方案，SiTime振荡器将MEMS谐振器和可编程CMOS IC（包括振荡电路、PLL（锁相环）、温度补偿、稳压器和滤波器）耦合在同一个封装中。与必须制造不同部件以获得不同谐振频率的石英晶振相比，MEMS可编程晶振空白片结合编程软件可以对任意频率、任意电压、任意精度、任意信号模式、任意温度、任意输出驱动强度（即上升/下降时间）等不同参数规格进行任意配置编程。
| Device | Datasheet | Frequency | Stability(PPM) | Output Type | Supply Voltage(V) | Temp. Range(°C) | Package Size(mm2) |
|---|---|---|---|---|---|---|---|

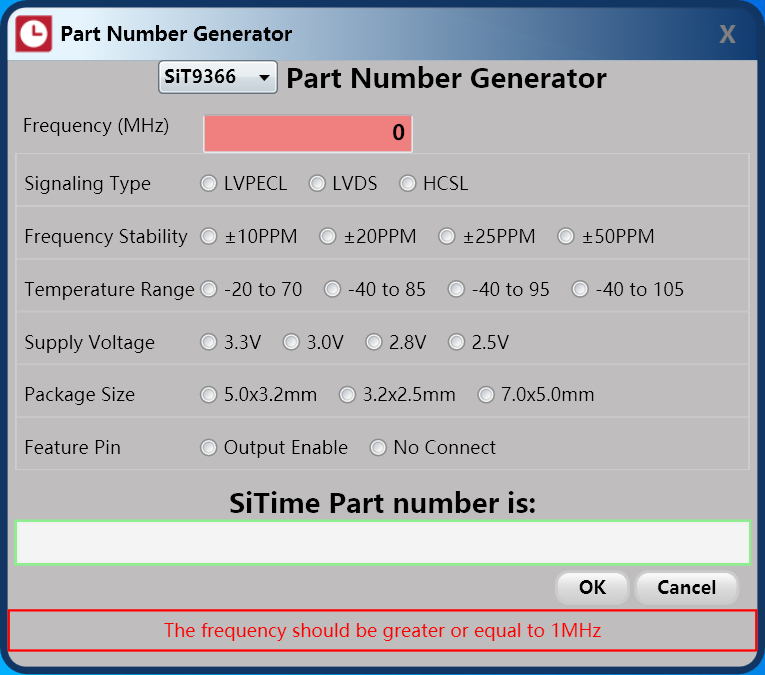

| 软件下载 | - | - | - | - | - | - |
