📚 晶圆电子 MEMS硅晶振 产品知识考试集

第二期考试主题 · 频率进阶篇 （难度等级： ⭐️⭐️⭐️）

 💰 知识就是财富

 每次2分钟，3道题，逐渐系统掌握晶振知识。

📝 本期考题（总分10分）

第1题（4分）

与传统石英晶振相比，MEMS硅晶振采用全硅MEMS谐振器配合CMOS PLL电路的核心优势不包括以下哪项？

第2题（4分）

与需要外部负载电容才能精确振荡的石英晶振不同，MEMS硅晶振的一个关键优势是？

第3题（2分）

为了补偿温度变化导致的频率漂移，MEMS硅晶振内部通常会？

💡 建议：先独立完成答题，再往下翻看答案解析，效果最佳。

🔍 答案解析

第1️⃣题

📌 题目回顾

与传统石英晶振相比，MEMS硅晶振采用全硅MEMS谐振器配合CMOS PLL电路的核心优势不包括以下哪项？

A. 更强的抗冲击与抗震性能

B. 更快的启动时间和更低的功耗

C. 更高的原生Q值（品质因数）和更优的相位噪声性能

D. 能够通过编程实现任意频率输出，柔性化生产

✅ 正确答案：C

📖 题目解析

这是 MEMS 晶振与高端石英晶振相比的一个关键差异点。

  ▪  石英晶体的物理特性使其天然具有非常高的 Q 值，这直接关联到优秀的相位噪声和抖动性能。

  ▪  MEMS 谐振器的原生 Q 值通常低于石英晶体，其优秀的频率稳定性和低抖动主要依靠先进的补偿算法和 PLL 电路设计实现，并非原生结构的核心优势。

👉因此，选项 A、B、D 均是 MEMS 技术公认的优势。

💡名词解释

（1）全硅 MEMS 谐振器：用硅微加工技术制造，通过微小硅结构振动产生稳定频率的电子元件，用于取代传统石英晶振

CMOS PLL 锁相环电路：通过反馈控制，使输出时钟频率与相位精准锁定于输入参考信号的频率合成电路

💡 小结：MEMS 在 Q 值上不敌高端石英，但通过系统级设计实现了综合性能的超越。

第2️⃣题

📌 题目回顾

与需要外部负载电容才能精确振荡的石英晶振不同，MEMS硅晶振的一个关键优势是？

A. 输出频率更高

B. 内部已集成所有必需的电容和电阻，提供“即插即用”特性，简化PCB设计

C. 不需要电源即可工作

D. 采用更大的封装以提升性能

✅ 正确答案：B

📖 题目解析

传统石英晶振的振荡频率会显著受外部负载电容影响，PCB布局和元件差异容易引入误差。MEMS 硅晶振将谐振器、全补偿电路、PLL 和输出驱动器全部集成在一个芯片内，出厂时频率已精准校准。用户无需担心负载电容匹配问题，实现了真正的 “即插即用”（Plug-and-Play），极大简化了设计和生产。

💡名词解释

（1）外部负载电容：为满足芯片正常工作条件，由设计者在芯片外部额外添加的电容，与芯片内部寄生电容相对

（2）精确振荡：振荡器（如晶体振荡器）能够以高度稳定、极其精确的频率进行重复性振动

💡 小结：MEMS 的高集成度带来了设计简化和可靠性提升。

第3️⃣题

📌 题目回顾

为了补偿温度变化导致的频率漂移，MEMS硅晶振内部通常会？

A. 像OCXO一样，使用加热器和温控电路将晶振维持在高温

B. 采用温度传感器和数字补偿算法，实时调整PLL参数

C. 选用对温度不敏感的特殊硅材料

D. 建议用户只在恒温环境下使用

✅ 正确答案：B

📖 题目解析

MEMS 硅晶振内部集成温度传感器，实时监测温度变化。

通过数字补偿算法动态调整 PLL 参数，对频率漂移进行实时补偿。

极高的频率调整分辨率（如 0.1 ppb）得益于高分辨率的分数分频 PLL 技术，Σ-Δ 调制器可以产生非常精细的平均分频比，实现极其微小的频率步进调整。

这是可编程 MEMS 晶振的核心竞争力之一。

💡名词解释

  ▪  频率漂移振荡器的输出频率随时间或外部条件（如温度）变化，逐渐偏离标称值的现象

  ▪  PLL 参数锁相环（Phase-Locked Loop）的控制参数，核心作用是让输出信号的相位和频率精确跟踪参考信号

💡 小结：MEMS 用数字温补替代了传统 OCXO 的加热方式，实现低功耗、快启动的精确频率。

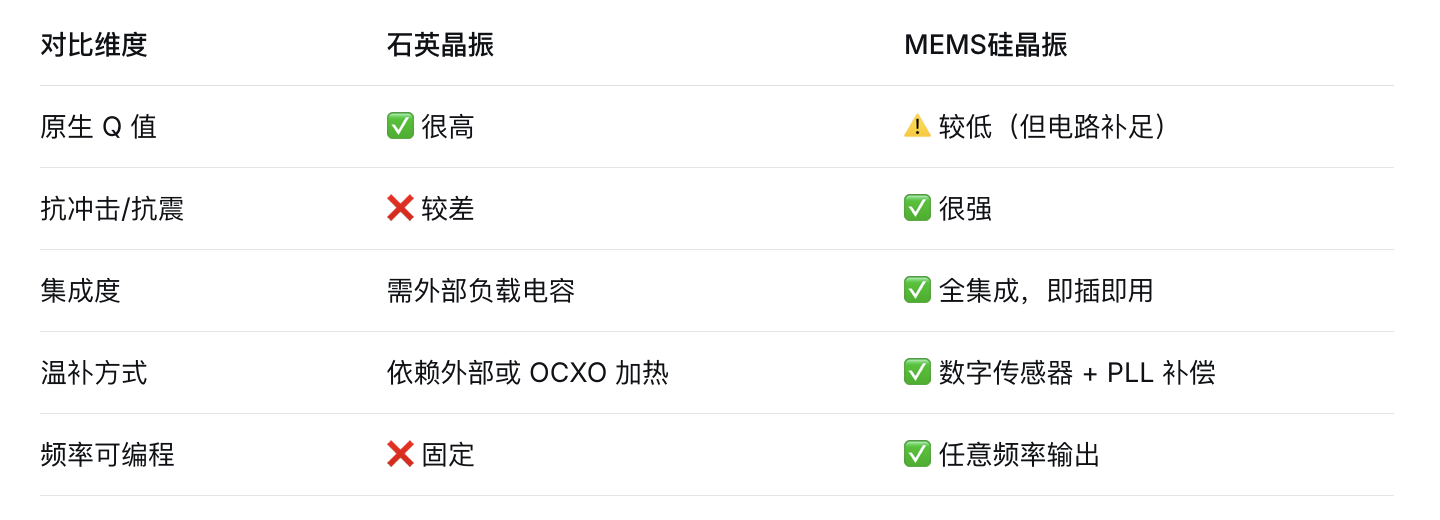

📖 本期总结

💡 小结：MEMS 硅晶振虽然在原生 Q 值上不如石英晶振，但凭借：

高集成度 · 可编程性 · 智能温补 · 抗干扰强 等优势，正在越来越多地应用于高端领域。

 📹 视频讲解

《直接打开抖音观看视频》

📚 好好学习，天天向上

下期再见！
